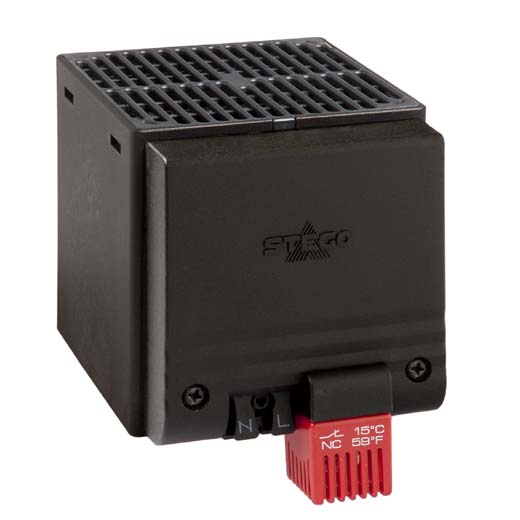

CSF 028 | 250 W,400 W
适用于: 紧凑型风扇加热器防止形成冷凝,在带有电气/电子元器件的机柜内实现内部气温均 匀分布。触摸安全塑料外壳和小尺寸非常适合用于高封装密度机柜。CSF 028 配备 预设恒温器,通过外部夹连接。风扇加热器可采用两种不同安装系统 – 通过螺丝法 兰或导轨夹固定。牢固的螺丝法兰固定尤其适合高振动应用。
下载> 紧凑设计 > 快速连接
> 集成预热恒温器 > 导轨或螺丝固定
> 动态加热
紧凑型风扇加热器防止形成冷凝,在带有电气/电子元器件的机柜内实现内部气温均 匀分布。触摸安全塑料外壳和小尺
寸非常适合用于高封装密度机柜。CSF 028 配备 预设恒温器,通过外部夹连接。风扇加热器可采用两种不同安装系统,
通过螺丝法兰或导轨夹固定。牢固的螺丝法兰固定尤其适合高振动应用。

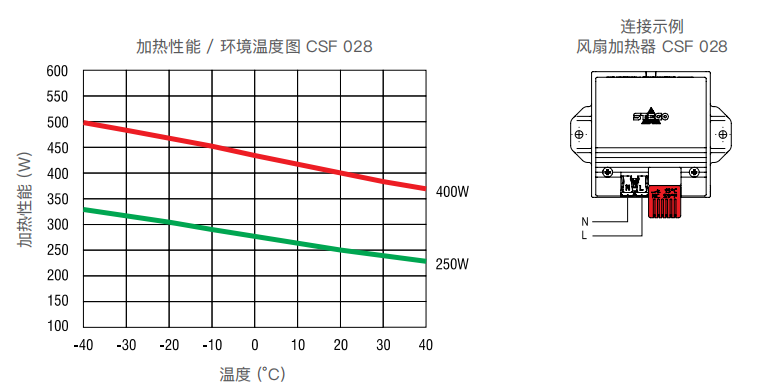

商品编号 导轨固定 | 商品编号 螺丝固定 | 工作电压 | 加热性能¹ | 最大浪涌电流 | 建议熔断电流(延迟) | 关闭温度² | 开启温度² |
---|---|---|---|---|---|---|---|
02821.0-06 | 02821.0-08 | 230VAC, 50/60Hz | 250W | 9.0A | 10.0A | +15°C (+59°F) | +5°C (+41°F) |
02821.0-09 | 02821.0-11 | 230VAC, 50/60Hz | 250W | 9.0A | 10.0A | +25°C (+77°F) | +15°C (+59°F) |
02820.0-06 | 02820.0-08 | 230VAC, 50/60Hz | 400W | 15.0A | 16.0A | +15°C (+59°F) | +5°C (+41°F) |
02820.0-09 | 02820.0-11 | 230VAC, 50/60Hz | 400W | 15.0A | 16.0A | +25°C (+77°F) | +15°C (+59°F) |
02821.9-06 | 02821.9-08 | 120VAC, 50/60Hz | 250W | 6.0A | 10.0A | +15°C (+59°F) | +5°C (+41°F) |
02821.9-09 | 02821.9-11 | 120VAC, 50/60Hz | 250W | 6.0A | 10.0A | +25°C (+77°F) | +15°C (+59°F) |
02820.9-06 | 02820.9-08 | 120VAC, 50/60Hz | 400W | 9.0A | 10.0A | +15°C (+59°F) | +5°C (+41°F) |
02820.9-09 | 02820.9-11 | 120VAC, 50/60Hz | 400W | 9.0A | 10.0A | +25°C (+77°F) | +15°C (+59°F) |
¹ 环境温度 +20 °C (+68 °F);² 公差 ±5 K
注: 其他关闭和开启温度可按要求提供
加热元件 | PTC 电阻 - 温度限制 |
---|---|
温度安装跳闸开关 | 防止风扇发生故障时过热,自动复位 |
轴向风扇,滚珠轴承 | 气流,自由流速 CSF 028:45 m³/h (AC 230 V),54 m³/h (AC 120 V) +40 °C (+104 °F) 下使用寿命 40,000 h |
连接 | 2 极双压力夹钳,用于硬线 2.5 mm², 多股线(带电线末端铁箍)1.5 mm² |
外壳 | 塑料, 符合UL94 V-0, 黑色 |
安装方式 | 用于 35 mm DIN 导轨的夹,EN 60715 或螺丝固定 (Ø 5.5 mm),夹紧扭矩最大 2 Nm,必须使用垫圈 |
安装位置 | 垂直气流(空气出口位于上方) |

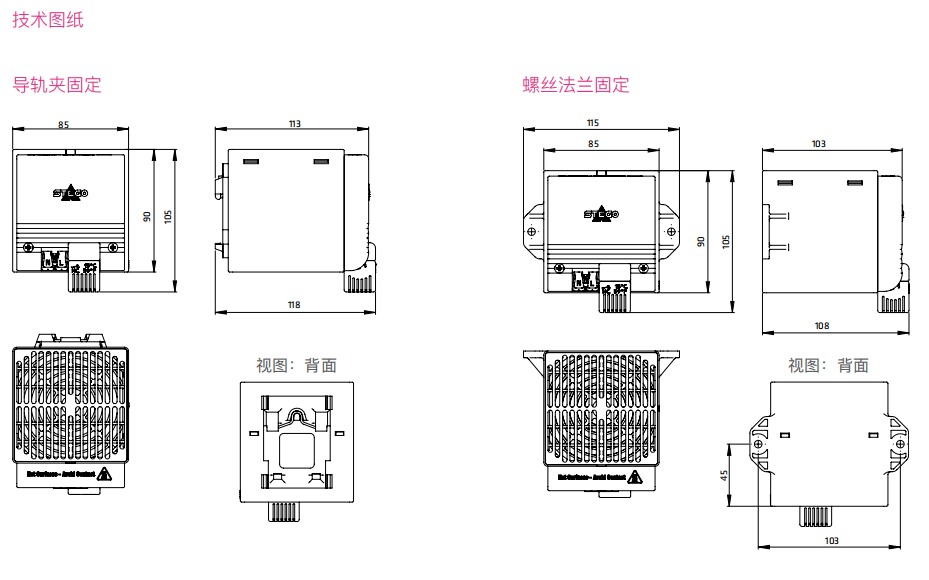

尺寸 | 导轨固定型号:105 x 85 x 118 mm, 螺丝固定型号:105 x 115 x 108 mm |
重量 | 0.5kg |
工作/存放温度 | -40至 +70°C (-40至 +158°F)/-45至 +70°C (-49至 +158°F) |
工作/存放湿度 | 最大 90%相对湿度 (无冷凝) |
防护类型/防护等级 | IP20 / II (双重绝缘) |
