过滤风扇 Plus
  • 过滤风扇 Plus
过滤风扇 Plus

FPI/FPO 018 | 最大 24 m³/h (92 x 92 mm)

适用于: 过滤风扇用在带电气/电子元器件的机柜里,从而提供理想的温、湿度条件。外部新 鲜的冷空气将会吸入到机柜中,排出机柜内部的热空气,从而降低柜内温度。这样 的空气流通保证了电子器件免受高温危害。 过滤风扇Plus系列通过在排气口使用的全新空气活门翻转技术,从而达到高效率的气 流流通。此外棘轮安装具有稳定性和气密性高的优点。根据具体的应用情况,提供 了两种系统 — FPI 或 FPO 系统。FPI系统是过滤风扇位于机柜下部,确保新鲜空气 送入机柜(气流方向“吸入”)。此系统包括过滤风扇和出气口过滤器。而在FPO模 式下,过滤风扇位于机柜的上部,避免热量堆积(气流方向“排出”)。此系统包括 了进气口过滤器和出口过滤风扇。这个过滤风扇 Plus 系列专为室内使用而设计。过 滤风扇 Plus 系列

下载



  •  > 实现高气流量的全新空气活门翻转技术                                   > 方便安装

  •  > 空气流通的两种有效系统(FPI/FPO)                                    > 仅需一个过滤

  •  > 独立检测机构的防护类型检测/环保评级(VDE/UL)               > 标准机柜开口尺寸(5种尺寸)

过滤风扇用在带电气/电子元器件的机柜里,从而提供理想的温、湿度条件。外部新 鲜的冷空气将会吸入到机柜中,排出机柜内部的热空气,从而降低柜内温度。这样 的空气流通保证了电子器件免受高温危害。 过滤风扇Plus系列通过在排气口使用的全新空气活门翻转技术,从而达到高效率的气 流流通。此外棘轮安装具有稳定性和气密性高的优点。根据具体的应用情况,提供 了两种系统 — FPI 或 FPO 系统。FPI系统是过滤风扇位于机柜下部,确保新鲜空气 送入机柜(气流方向“吸入”)。此系统包括过滤风扇和出气口过滤器。而在FPO模 式下,过滤风扇位于机柜的上部,避免热量堆积(气流方向“排出”)。此系统包括 了进气口过滤器和出口过滤风扇。这个过滤风扇 Plus 系列专为室内使用而设计。过 滤风扇 Plus 系列还可以在室外配备合适防护措施或配备防风雨配件使用,如防水外 壳 FFH 086。




气流方向“吸入”:过滤风扇 FPI 018

商品编号工作电压气流量,自由流动气流量,带出口过滤器电流消耗
(50/60 Hz)
功耗平均噪声
(DIN EN ISO 4871)
机柜内深度重量
(约)
过滤垫
01870.0-30AC 230 V, 50/60 Hz19 m³/h13 m³/h70 mA12 W39 dB (A)66 mm0.6 kgG3
01870.9-30AC 115 V, 50/60 Hz23m³/h16 m³/h115 mA11 W43dB (A)66 mm0.6 kgG3



气流方向“排出”:过滤风扇 FPO 018

商品编号工作电压气流量,自由流动气流量,带入口过滤器电流消耗(50/60 Hz)功耗平均噪声(DIN EN ISO 4871)机柜内深度重量(约)排气口
01880.0-00AC 230 V, 50/60 Hz24 m³/h15 m³/h70 mA12 W38dB (A)72 mm0.6 kg空气活门
01880.9-00AC 115 V, 50/60 Hz32 m³/h19m³/h115 mA12 W41 dB (A)72 mm0.6 kg空气活门


气流方向“排出”:入口过滤器 FPO 118

商品编号机柜内深度重量(约)过滤垫
11880.0-3022 mm

0.2 kg

ISO 粗略 55%, 符合 ISO 16890 (G3), 重力初始分离度 57%


过滤垫 FM 086

过滤等级84 x 84 mm重力初始分离度1包
ISO 粗略 55%,符合 ISO 16890 (G3)Art. No. 08633.0-0057 %5 件


轴向风扇,滚珠轴承+40 °C (+104 °F) 条件下的使用寿命 L10:最小 50,000 h
风扇主体铝,转子金属
连接2 根多股线,300 mm
外壳,罩,活门塑料,符合 UL94 V-0,浅灰色;
防紫外线,符合 UL746C (f1)

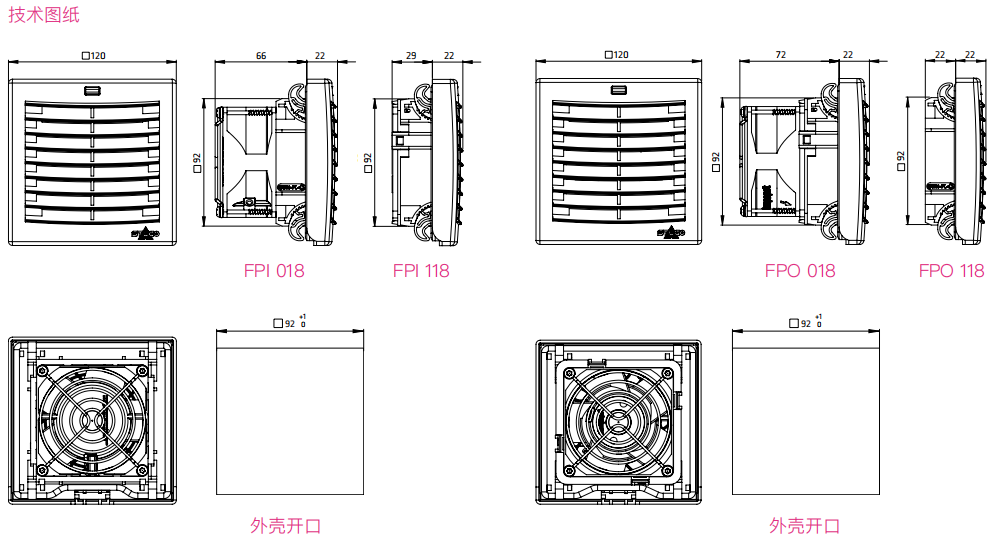

外壳开口92 x 92+1mm
安装框架4 个内置棘轮摇钻用于安装
(6 个槽,支持 1至4 mm 墙壁厚度)。
如果需要,可额外使用螺丝1
过滤垫ISO 粗略 55%, 符合 ISO 16890 (G3), 重力初始分离度 57%
过滤材料合成纤维现代构造,可承受最高 +100 °C 温度,自灭火等级 F1,耐湿 100 %
RH,可反复使用
工作/存放温度-40至 +70 °C (-40至 +158 °F)
工作/存放湿度最大90 %相对湿度 (无冷凝)
防护类型 / 防护等级IP54 / I (接地)
环保等级UL TYPE 12 / NEMA 12
认证VDE, UL档案编码 E234324, EAC
其他电压按要求提供

1安装框架指示螺丝安装的钻孔标志。
