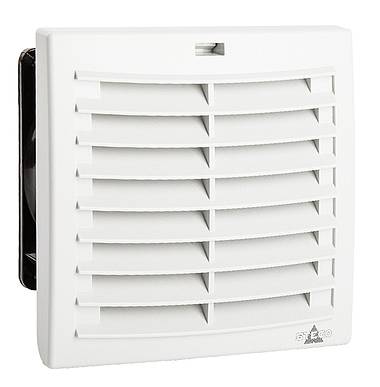

FPI/FPO 018 | 最大 125 m³/h (124 x 124 mm)

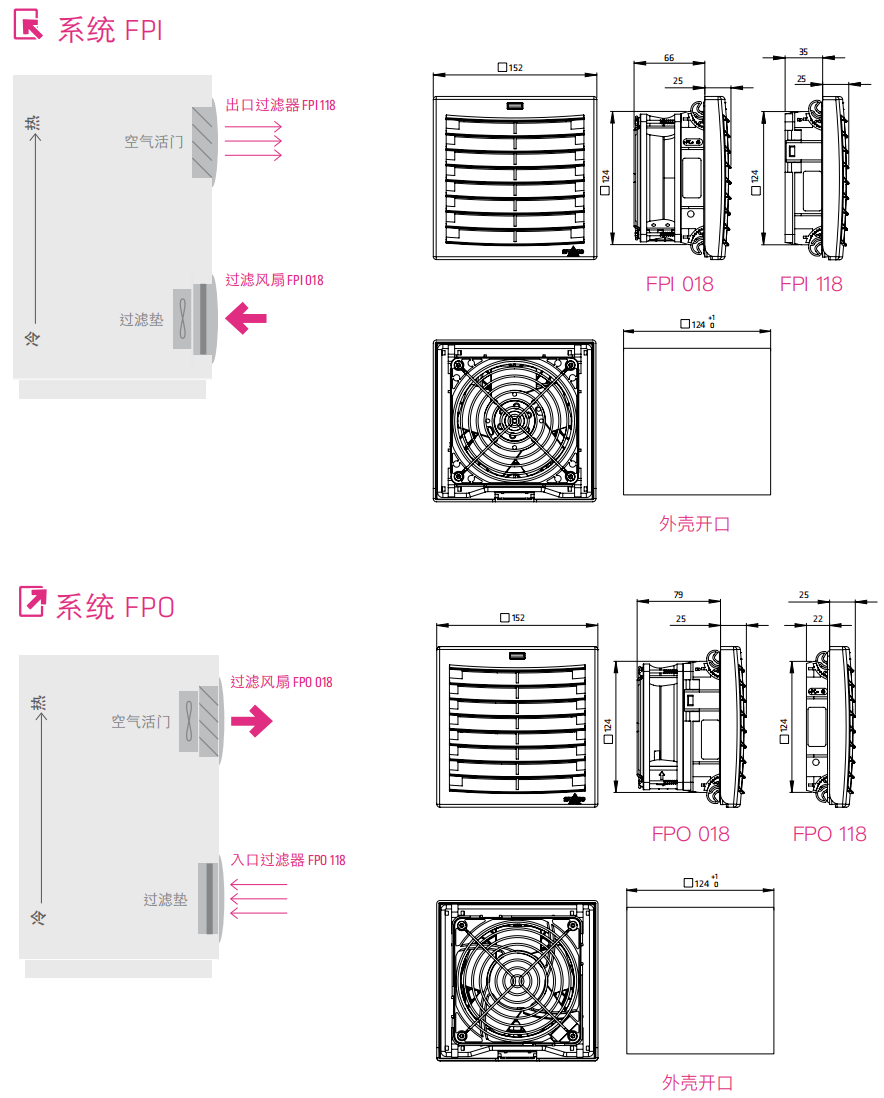

适用于: 过滤风扇用在带电气/电子元器件的机柜里，从而提供理想的温、湿度条件。外部新 鲜的冷空气将会吸入到机柜中，排出机柜内部的热空气，从而降低柜内温度。这样 的空气流通保证了电子器件免受高温危害。 过滤风扇Plus系列通过在排气口使用的全新空气活门翻转技术，从而达到高效率的气 流流通。此外棘轮安装具有稳定性和气密性高的优点。根据具体的应用情况，提供 了两种系统 — FPI 或 FPO 系统。FPI系统是过滤风扇位于机柜下部，确保新鲜空气 送入机柜（气流方向“吸入”）。此系统包括过滤风扇和出气口过滤器。而在FPO模 式下，过滤风扇位于机柜的上部，避免热量堆积（气流方向“排出”）。此系统包括 了进气口过滤器和出口过滤风扇。这个过滤风扇 Plus 系列专为室内使用而设计。过 滤风扇 Plus 系列
下载> 实现高气流量的全新空气活门翻转技术 > 方便安装
> 空气流通的两种有效系统（FPI/FPO） > 仅需一个过滤
> 独立检测机构的防护类型检测/环保评级（VDE/UL） > 标准机柜开口尺寸（5种尺寸）
过滤风扇用在带电气/电子元器件的机柜里，从而提供理想的温、湿度条件。外部新 鲜的冷空气将会吸入到机柜中，排出机柜内部的热空气，从而降低柜内温度。这样 的空气流通保证了电子器件免受高温危害。 过滤风扇Plus系列通过在排气口使用的全新空气活门翻转技术，从而达到高效率的气 流流通。此外棘轮安装具有稳定性和气密性高的优点。根据具体的应用情况，提供 了两种系统 — FPI 或 FPO 系统。FPI系统是过滤风扇位于机柜下部，确保新鲜空气 送入机柜（气流方向“吸入”）。此系统包括过滤风扇和出气口过滤器。而在FPO模 式下，过滤风扇位于机柜的上部，避免热量堆积（气流方向“排出”）。此系统包括 了进气口过滤器和出口过滤风扇。这个过滤风扇 Plus 系列专为室内使用而设计。过 滤风扇 Plus 系列还可以在室外配备合适防护措施或配备防风雨配件使用，如防水外 壳 FFH 086。
气流方向“吸入”：过滤风扇 FPI 018
| 商品编号 | 工作电压 | 气流量，自由流动 | 气流量，带出口过滤器 | 电流消耗 | 功耗 | 平均噪声(DIN EN ISO 4871) | 机柜内深度 | 重量(约) | 过滤垫 |
|---|---|---|---|---|---|---|---|---|---|
| 01871.2-30 | DC 24 V | 66 m³/h | 56 m³/h | 171 mA | 4.1 W | 58 dB (A) | 66 mm | 0.5 kg | G3 |
| 01871.1-30 | DC 48 V | 67m³/h | 56 m³/h | 88 mA | 4.2 W | 52 dB (A) | 66 mm | 0.5 kg | G3 |
气流方向“吸入”：出口过滤器 FPI 118
| 商品编号 | 工作电压 | 气流量，自由流动 | 气流量，带入口过滤器 | 电流消耗 | 功耗 | 平均噪声(DIN EN ISO 4871) | 机柜内深度 | 重量(约) | 排气口 |
|---|---|---|---|---|---|---|---|---|---|
| 01881.2-00 | DC 24 V | 118 m³/h | 63 m³/h | 171 mA | 4.1 W | 56 dB (A) | 79 mm | 0.5 kg | 空气活门 |
| 01881.1-00 | DC 48 V | 125 m³/h | 63m³/h | 88 mA | 4.2 W | 60 dB (A) | 79 mm | 0.5 kg | 空气活门 |
气流方向“排出”：入口过滤器 FPO 118
| 商品编号 | 机柜内深度 | 重量（约） | 过滤垫 |
|---|---|---|---|
| 11881.0-30 | 22 mm | 0.2 kg | ISO 粗略 55%, 符合 ISO 16890 (G3), 重力初始分离度 57% |
过滤垫 FM 086
| 过滤等级 | 118 x 118 mm | 重力初始分离度 | 1 包 |
|---|---|---|---|
| ISO 粗略 55%, 符合 ISO 16890 (G3) | 商品编号 08634.0-00 | 57% | 5 件 |
| 轴向风扇，滚珠轴承 | +40 °C (+104 °F) 条件下的使用寿命 L10： 最小 65,000 h 塑料 |
|---|---|
| 连接 | 2 根多股线，300 mm |
| 外壳，罩，活门 | 塑料，符合 UL94 V-0，浅灰色； 防紫外线，符合 UL746C (f1) |
| 外壳开口 | 124 x 124+1mm |
| 安装框架 | 4 个内置棘轮摇钻用于安装 （6 个槽，支持 1至4 mm 墙壁厚度）。 如果需要，可额外使用螺丝1。 |
| 过滤垫 | ISO 粗略 55%, 符合 ISO 16890 (G3), 重力初始 分离度 57% |
| 过滤材料 | 合成纤维现代构造， 可承受最高 +100 °C 温度，自灭火等级 F1，耐湿 100 % RH，可反复使用 |
| 工作温度 | -20 至 +70 °C (-4 至 +158 °F) |
| 存放温度 | -40 至 +70 °C (-40 至 +158 °F) |
| 工作/存放湿度 | 最大 90 %相对湿度 (无冷凝) |
| 防护类型/防护等级 | IP54 / II (双重绝缘) |
| 环保等级 UL/NEMA | UL TYPE 12 / NEMA 12 |
| 认证 | VDE, UL 档案编号 E234324, EAC |
| 注 | 其他电压按要求提供 |
1 安装框架指示螺丝安装的钻孔标志。
