FTD 011
适用于: 两个恒温器位于一个外壳内: 防篡改(预设)恒温器/接触断路器 (NC) 用于在温度低于最小值时,调节加热器或 开关信号设备。温度升高后触点打开。 防篡改(预设)恒温器/接触接合器 (NO) 用于在超过温度极限时调节过滤风扇和换 热器,或开关信号设备。温度升高后触点闭合。 在加热器和冷却设备中,这恒温器的两个开关是单独分开来调节的,互不影响。在 不同的温度情况下,实现开闭功能。
下载> NO和NC位于一个外壳内 > 高开关准确度
> 默认温度设置 > 导轨夹固定
两个恒温器位于一个外壳内:
防篡改(预设)恒温器/接触断路器 (NC) 用于在温度低于最小值时,调节加热器或 开关信号设备。温度升高后触点打开。
防篡改(预设)恒温器/接触接合器 (NO) 用于在超过温度极限时调节过滤风扇和换 热器,或开关信号设备。温度升高后触点
闭合。 在加热器和冷却设备中,这恒温器的两个开关是单独分开来调节的,互不影响。在 不同的温度情况下,实现开闭功能。
接触断路器 (NC) | 接触接合器 (NO) | |||
---|---|---|---|---|
商品编号 | 关闭温度 | 开启温度 | 开启温度 | 关闭温度 |
01163.0-00 | +15°C / +59°F (±5K 公差) | +5°C / +41°F (±5K 公差) | +50°C / +122°F (±7K 公差) | +40°C / +104°F (±6K 公差) |
01163.0-01 | +25°C / +77°F (±5K 公差) | +15°C / +59°F (±5K 公差) | +60°C / +140°F (±7K 公差) | +50°C / +122°F (±7K 公差) |
01163.0-02 | +15°C / +59°F (±5K 公差) | +5°C / +41°F (±5K 公差) | +35°C / +95°F (±7K 公差) | +25°C / +77°F (±6K 公差) |
01163.0-03 | +25°C / +77°F (±5K 公差) | +15°C / +59°F (±5K 公差) | +50°C / +122°F (±7K 公差) | +40°C / +104°F (±6K 公差) |
接触接合器 (NO) | 接触接合器 (NO) | |||
商品编号 | 开启温度 | 关闭温度 | 开启温度 | 关闭温度 |
01164.0-00 | +50°C / +122°F (±7K 公差) | +40°C / +104°F (±6K 公差) | +60°C / +140°F (±7K 公差) | +50°C / +122°F (±7K 公差) |
注:其他关闭和开启温度可按要求提供。
传感器元件 | 双金属恒温器 |
---|---|
触点类型 | 卡扣动作触点 |
使用寿命 | > 100,000 次循环 |
最大开关性能 | AC 250 V, 5 (1.6) A / AC 120 V, 10 (2) A DC 30W |
最大浪涌电流 | AC 16 A,10 秒 |
连接 | 4 极端子,最大夹紧扭矩 0.8 Nm: 硬线 2.5 mm² (AWG 14) 多股线1 1.5 mm² (AWG 16) |
安装方式 | 35 mm DIN 导轨,EN 60715 |
外壳 | 塑料,符合 UL94 V-0,浅灰色 |

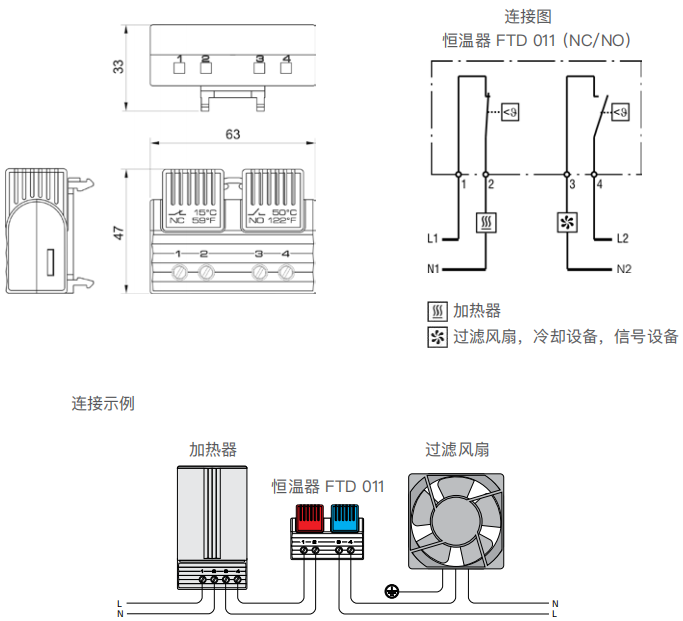

尺寸 | 47 x 63 x 33mm |
重量 | 约40g |
安装位置 | 任意位置 |
工作/存放温度 | -40至 + 80°C (-40至 +176°F) / -45至 + 80°C (-49至 +176°F) |
工作/存放湿度 | 最大90%相对湿度 (无冷凝) |
防护类型 | IP20 |
认证 | VDE, UL 档案编号 E164102, EAC |
¹ 如果用多股线连接,必须使用电线末端铁箍。
