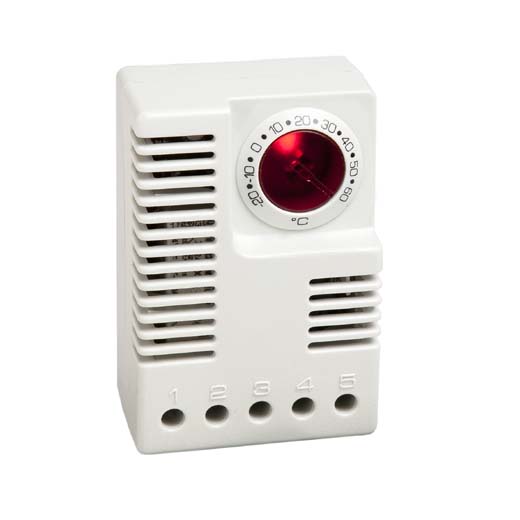

ETL 011 | DC 12 至 48 V
适用于: 电子恒温器记录周围空气温度，可以通过带无电位转换触点的内部继电器开关信号 电流。可以直接用 ETL 011 控制信号处理设备。要控制加热和冷却设备、过滤风扇 和信号设备，需要开关模块 DCM 010 或类似设备。调节旋钮中集成的 LED 显示触 点 1-2 的闭合状态。温度升高时，触点 1-2 打开，LED 熄灭。在无电流状态 （无电压）下，触点 1-2 打开。
下载> 设置范围大 > 转换触点
> 滞后短 > 状态指示灯（LED）
> 信号应用
电子恒温器记录周围空气温度，可以通过带无电位转换触点的内部继电器开关信号 电流。可以直接用ETL 011控制信号处
理设备。要控制加热和冷却设备、过滤风扇 和信号设备，需要开关模块DCM 010或类似设备。调节旋钮中集成的LED显
示触 点1-2的闭合状态。温度升高时，触点1-2打开，LED熄灭。在无电流状态 （无电压）下，触点 1-2 打开。
| 商品编号 | 工作电压 | 设置范围 | 认证 | |
|---|---|---|---|---|
| 01131.2-00 | 12-48VDC (最小 10VDC, 最大 60VDC) | -20至 +60°C | UL 档案编号E164102 | EAC |
| 01131.2-01 | 12-48VDC (最小 10VDC, 最大 60VDC) | -4至 +140°F | UL 档案编号 E164102 | EAC |
| 开关温度差 | 4K (±1K 公差) at +20°C (+68°F) |
|---|---|
| 传感器元件 | NTC |
| 反应时间 | 约 5 秒 |
| 触点类型 | 转换触点（继电器） |
| 使用寿命 | >100.000 次循环 (10 mW) |
| 最大开关电流（继电器输出） | DC 0.5 A，DC 48 V |
| 最小开关性能 | DC 10 mW（0.1 V，100 mA 或 1 mA，10 V） |
| 光学指示灯 | LED |
| 连接 | 5 极端子，最大夹紧扭矩 0.5 Nm： 硬线/多股线1 2.5 mm² (AWG 14) |
| 安装方式 | 35 mm DIN 导轨夹，EN 60715 |
| 外壳 | 塑料，符合 UL94 V-0，浅灰色 |

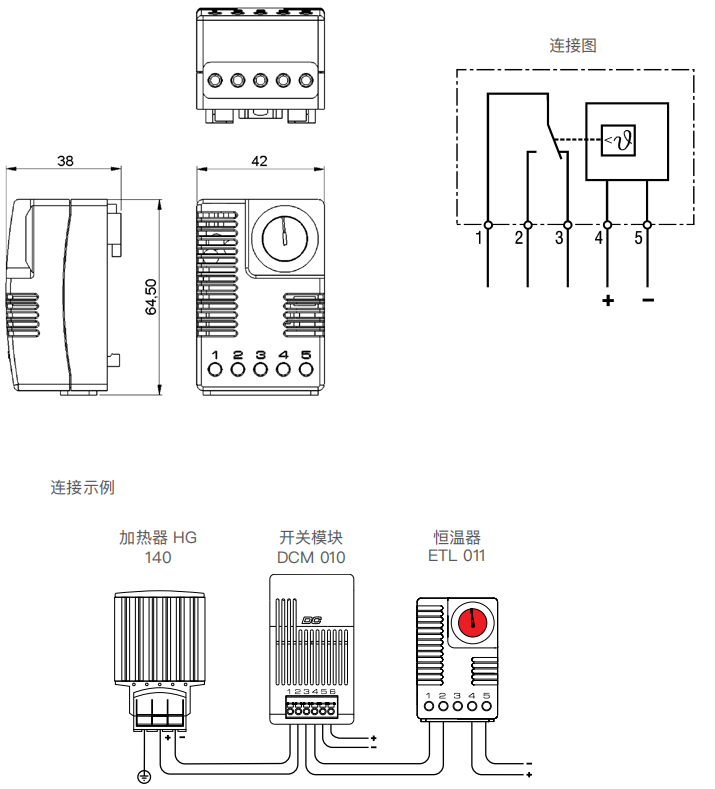

| 尺寸 | 64.5 x 42 x 38mm |
| 重量 | 约 70g |
| 安装位置 | 垂直 |
| 工作/存放温度 | -40至 +85°C (-40至 +185°F) |
| 工作/存放湿度 | 最大90%相对湿度 (无冷凝) |
| 防护类型 | IP20 |
¹ 如果用电线连接，必须使用电线末端铁箍。
