LED 121/122

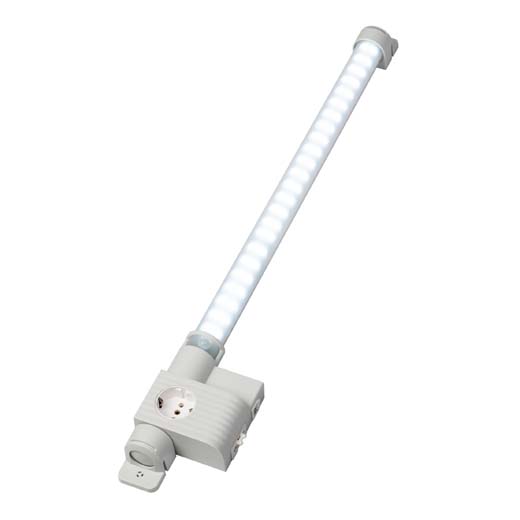

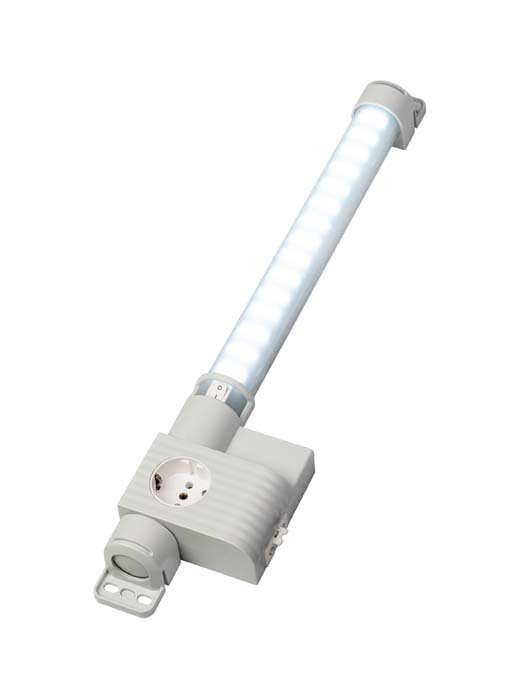

适用于: LED 121/122 Varioline 集成插座，是用于机柜的强力紧凑型 LED 灯，采用多个欧 洲国家以及美国和澳大利亚插座标准，支持笔记本电脑和诊断设备电源连接。LED 灯管可发出超过 1,000/1,700 Lm 光线，可以照亮极大机柜的完整深度和高度。 无眩光 120°可旋转灯管采用中等功率 LED，使用寿命 60,000 h。
下载> 高光通量 > 菊链（多个灯可串联）
> 耐用免维护LED灯技术 > 集成电源
> 集成插座 > ON/OFF开关或移动传感器或外部门开关连接
LED 121/122 Varioline 集成插座，是用于机柜的强力紧凑型 LED 灯，采用多个欧 洲国家以及美国和澳大利亚插座
标准，支持笔记本电脑和诊断设备电源连接。LED 灯管可发出超过 1,000/1,700 Lm 光线，可以照亮极大机柜的完
整深度和高度。 无眩光 120°可旋转灯管采用中等功率 LED，使用寿命 60,000 h。
VARIOLINE LED 121/122 ON/OFF 开关
| 尺寸 1: L1 = 500 mm 商品编号 磁铁固定 | 尺寸 1: L1 = 500 mm 商品编号 螺丝固定 | 尺寸 2: L1 = 700 mm 商品编号 磁铁固定 | 尺寸2: L1 = 700 mm 商品编号 螺丝固定 | 工作电压 | 插座 | 插座额定电流 | 认证 |
|---|---|---|---|---|---|---|---|
| 12100.0-30 | 12100.0-00 | 12200.0-30 | 12200.0-00 | AC 220 - 240 V, 50/60 Hz | 德国/俄罗斯 (1) | 16.0 A | VDE 、EAC |
| 12101.0-30 | 12101.0-00 | 12201.0-30 | 12201.0-00 | AC 220 - 240 V, 50/60 Hz | 法国/波兰/捷克/ 斯洛伐克 (2) | 16.0 A | VDE 、EAC |
| 12102.0-30 | 12102.0-00 | 12202.0-30 | 12202.0-00 | AC 220 - 240 V, 50/60 Hz | 瑞士 (3) | 10.0 A | EAC |
| 12103.0-30 | 12103.0-00 | 12203.0-30 | 12203.0-00 | AC 220 - 240 V, 50/60 Hz | 英国/爱尔兰 (4) | 13.0 A | VDE 、EAC |
| 12104.0-30 | 12104.0-00 | 12204.0-30 | 12204.0-00 | AC 120 V, 50/60 Hz | 美国/加拿大 (5) | 15.0 A | UL 档案编号E234324 EAC |
| 12105.0-30 | 12105.0-00 | 12205.0-30 | 12205.0-00 | AC 220 - 240 V, 50/60 Hz | 意大利 (6) | 16.0 A | VDE 、EAC |
| 12107.0-30 | 12107.0-00 | 12207.0-30 | 12207.0-00 | AC 220 - 240 V, 50/60 Hz | 澳大利亚 (7) | 10.0 A | VDE 、EAC |
VARIOLINE LED 121/122 PIR 移动传感器
| 尺寸 1: L1 = 500 mm 商品编号 磁铁固定 | 尺寸 1: L1 = 500 mm 商品编号 螺丝固定 | 尺寸 2: L1 = 700 mm 商品编号 磁铁固定 | 尺寸2: L1 = 700 mm 商品编号 螺丝固定 | 工作电压 | 插座 | 插座额定电流 | 认证 |
|---|---|---|---|---|---|---|---|
| 12110.0-30 | 12110.0-00 | 12210.0-30 | 12210.0-00 | AC 220 - 240 V, 50/60 Hz | 德国/俄罗斯 (1) | 16.0 A | VDE |
| 12111.0-30 | 12111.0-00 | 12211.0-30 | 12211.0-00 | AC 220 - 240 V, 50/60 Hz | 法国/波兰/捷克/ 斯洛伐克 (2) | 16.0 A | VDE、EAC |
| 12112.0-30 | 12112.0-00 | 12212.0-30 | 12212.0-00 | AC 220 - 240 V, 50/60 Hz | 瑞士 (3) | 10.0 A | EAC |
| 12113.0-30 | 12113.0-00 | 12213.0-30 | 12213.0-00 | AC 220 - 240 V, 50/60 Hz | 英国/爱尔兰 (4) | 13.0 A | VDE 、EAC |
| 12114.0-30 | 12114.0-00 | 12214.0-30 | 12214.0-00 | AC 120 V, 50/60 Hz | 美国/加拿大 (5) | 15.0 A | UL 档案编号E234324 EAC |
| 12115.0-30 | 12115.0-00 | 12215.0-30 | 12215.0-00 | AC 220 - 240 V, 50/60 Hz | 意大利 (6) | 16.0 A | VDE 、EAC |
| 12117.0-30 | 12117.0-00 | 12217.0-30 | 12217.0-00 | AC 220 - 240 V, 50/60 Hz | 澳大利亚 (7) | 10.0 A | VDE 、EAC |
PIR 移动传感器有约 5 分钟固定开启时间。
VARIOLINE LED 121/122 带门开关连接
| 尺寸 1: L1 = 500 mm 商品编号 磁铁固定 | 尺寸 1: L1 = 500 mm 商品编号 螺丝固定 | 尺寸 2: L1 = 700 mm 商品编号 磁铁固定 | 尺寸2: L1 = 700 mm 商品编号 螺丝固定 | 工作电压 | 插座 | 插座额定电流 | 认证 |
|---|---|---|---|---|---|---|---|
| 12130.0-30 | 12130.0-00 | 12230.0-30 | 12230.0-00 | AC 220 - 240 V, 50/60 Hz | 德国/俄罗斯 (1) | 16.0 A | VDE 、EAC |
| 12131.0-30 | 12131.0-00 | 12231.0-30 | 12231.0-00 | AC 220 - 240 V, 50/60 Hz | 法国/波兰/捷克/ 斯洛伐克 (2) | 16.0 A | VDE、EAC |
| 12132.0-30 | 12132.0-00 | 12232.0-30 | 12232.0-00 | AC 220 - 240 V, 50/60 Hz | 瑞士 (3) | 10.0 A | EAC |
| 12133.0-30 | 12133.0-00 | 12233.0-30 | 12233.0-00 | AC 220 - 240 V, 50/60 Hz | 英国/爱尔兰 (4) | 13.0 A | VDE 、EAC |
| 12134.0-30 | 12134.0-00 | 12234.0-30 | 12234.0-00 | AC 120 V, 50/60 Hz | 美国/加拿大 (5) | 15.0 A | UL 档案编号E234324 EAC |
| 12135.0-30 | 12135.0-00 | 12235.0-30 | 12235.0-00 | AC 220 - 240 V, 50/60 Hz | 意大利 (6) | 16.0 A | VDE 、EAC |
| 12137.0-30 | 12137.0-00 | 12237.0-30 | 12237.0-00 | AC 220 - 240 V, 50/60 Hz | 澳大利亚 (7) | 10.0 A | VDE 、EAC |
VARIOLINE LED 121/122 无开关选项
| 尺寸 1: L1 = 500 mm 商品编号 磁铁固定 | 尺寸 1: L1 = 500 mm 商品编号 螺丝固定 | 尺寸 2: L1 = 700 mm 商品编号 磁铁固定 | 尺寸2: L1 = 700 mm 商品编号 螺丝固定 | 工作电压 | 插座 | 插座额定电流 | 认证 |
|---|---|---|---|---|---|---|---|
| 12130.0-30 | 12130.0-00 | 12230.0-30 | 12230.0-00 | AC 220 - 240 V, 50/60 Hz | 德国/俄罗斯 (1) | 16.0 A | VDE 、EAC |
| 12131.0-30 | 12131.0-00 | 12231.0-30 | 12231.0-00 | AC 220 - 240 V, 50/60 Hz | 法国/波兰/捷克/ 斯洛伐克 (2) | 16.0 A | VDE、EAC |
| 12132.0-30 | 12132.0-00 | 12232.0-30 | 12232.0-00 | AC 220 - 240 V, 50/60 Hz | 瑞士 (3) | 10.0 A | EAC |
| 12133.0-30 | 12133.0-00 | 12233.0-30 | 12233.0-00 | AC 220 - 240 V, 50/60 Hz | 英国/爱尔兰 (4) | 13.0 A | VDE 、EAC |
| 12134.0-30 | 12134.0-00 | 12234.0-30 | 12234.0-00 | AC 120 V, 50/60 Hz | 美国/加拿大 (5) | 15.0 A | UL 档案编号E234324 EAC |
| 12135.0-30 | 12135.0-00 | 12235.0-30 | 12235.0-00 | AC 220 - 240 V, 50/60 Hz | 意大利 (6) | 16.0 A | VDE 、EAC |
| 12137.0-30 | 12137.0-00 | 12237.0-30 | 12237.0-00 | AC 220 - 240 V, 50/60 Hz | 澳大利亚 (7) | 10.0 A | VDE 、EAC |
| 功耗 | 最大 11 W/ 16 W |
|---|---|
| 工作电压 | AC 220 - 240 V，50/60 Hz （最小 AC 200 V，最大 AC 265 V） AC 120 V，50/60 Hz（最小 AC 110 V，最大 AC 130 V） |
| 光通量 | 1,080 Lm / 1,730 Lm |
| 灯类型 | LED，旋转角度 120° 光颜色：白昼光，色温：6,500 K |
| 使用寿命 | 60,000 h，+20 °C (+68 °F) |
| 连接 | 3 极接头带卡扣锁 AC：最大 16 A / AC 240 V，颜色：白色 |
| 安装方式 | 磁铁固定或螺丝固定 (M5)，最大扭矩 2 Nm |
| 外壳 | 塑料，半透明 |

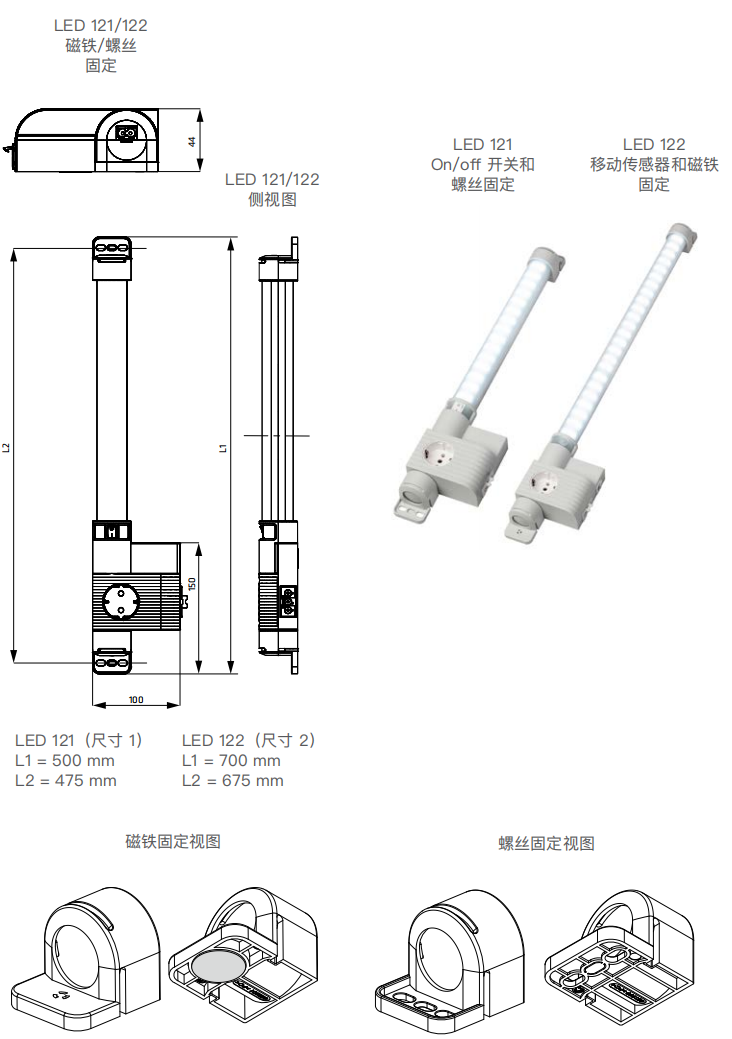

| 尺寸 | 参见图纸 |
| 重量 | 约 0.3 kg/0.4 kg |
| 工作/存放温度 | -40 至 +40 °C（-40 至 +104 °F）/ -40 至 +85 °C（-40 至 +185 °F） |
| 工作/存放湿度 | 最大 90 %相对湿度 (无冷凝) |
| 防护类型/防护等级 | IP20 / I (接地) |
安装选项：灯配备磁铁固定功能，方便放置在任何钢柜或机柜内。带螺丝（M5）固定的 LED121/122 是一款经典产品。总旋转角度 120°，可完美照明。
注：不得将灯用作家居照明。
