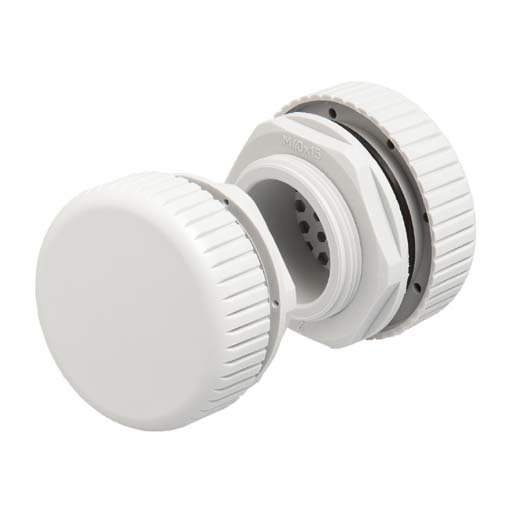

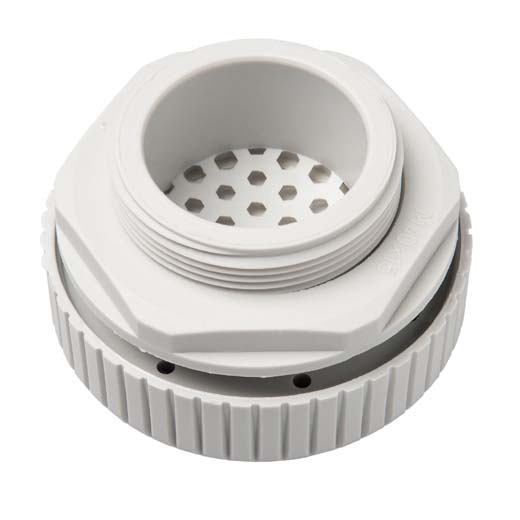

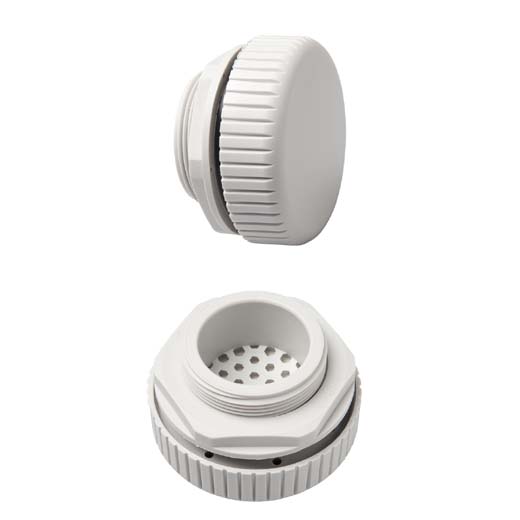

DA 284 | IP66 / IP68
适用于: 在密闭等级高的机柜中,由于内外温度变化将会形成机柜内外压力差。如果产生负 压力或部分真空,粉尘和湿气可通过门密封进入机柜。机柜内的空气降温时,将产 生冷凝,而且湿气无法离开机柜。易于安装的压力补偿设备 DA 284 提供 IP66 防 护等级的压力补偿(M12:IP67)。即使压力略微过高,塞子内的防水膜也允 许湿气从机柜内逸散,同时阻止水和污垢进入机柜。
下载> 高防护等级 > 易于安装
> 防水膜
在密闭等级高的机柜中,由于内外温度变化将会形成机柜内外压力差。如果产生负压力或部分真空,粉尘和湿气可通过
门密封进入机柜。机柜内的空气降温时,将产生冷凝,而且湿气无法离开机柜。易于安装的压力补偿设备 DA 284 提供
IP66防护等级的压力补偿(M12:IP67)。即使压力略微过高,塞子内的防水膜也允许湿气从机柜内逸散,同时阻止水
和污垢进入机柜。
商品编号 | 螺纹 | 材料 | 防护类型 | 气密性1 | 工作/存放温度 | 1 包 | 重量(约) | 认证 |
---|---|---|---|---|---|---|---|---|
28400.0-00 | M40 x 1,5 | 塑料,浅灰色 | IP66 (EN 60529) / IPX9K (EN 40050-9) | 1200 l/h | -35至 +70 °C (-31至 +158 °F) | 2 件 | 90 g (45 g/件) | EAC |
28400.0-01 | M40 x 1,5 | 塑料,浅灰色 | IP66 (EN 60529) / IPX9K (EN 40050-9) | 1200 l/h | -35至 +70 °C (-31至 +158 °F) | 1 件 | 45 g | EAC |
28400.0-04 | M40 x 1,5 | 塑料,浅灰色 | IP66 (EN 60529) / IPX9K (EN 40050-9) | 1200 l/h | -35至 +70 °C (-31至 +158 °F) | 100 件 | 4,5 kg (45 g/件) | EAC |
28405.0-00 | M40 x 1,5 | 塑料,浅灰色, 符合 UL94 V-0; 防风雨和防紫外线, 符合 UL746C (f1) | IP67 (EN 60529) / IPX9K (EN 40050-9) | 1200 l/h | -35至 +70 °C (-31至 +158 °F) | 2 件 | 120 g (60 g/件) | UL 档案编号 E23432 EAC |

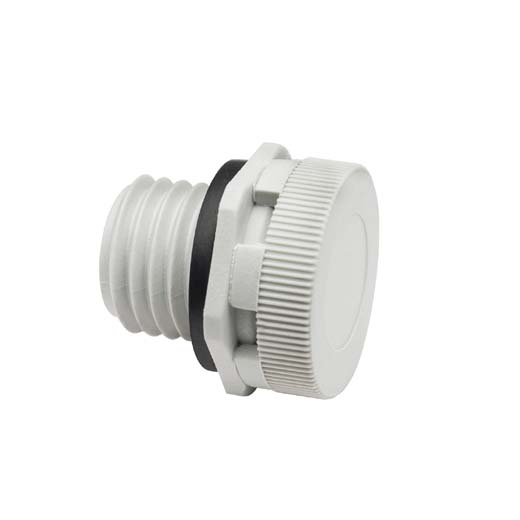

28406.0-00 | M12 x 1,5 | 塑料,浅灰色, 符合 UL94 V-0; 防风雨和防紫外线, 符合 UL746C (f1) | IP67 (EN 60529) / IPX9K (EN 40050-9) | 1200 l/h | -35至 +70 °C (-31至 +158 °F) | 2 件 | 4 g (2 g/件) | UL档案编号 E234324 EAC |
1 压力差最小 70 mbar
固定方式 | 螺纹 M40 x 1.5 或 M12 x 1.5 带螺母 |
---|---|
扭矩 | M40:5 Nm,M12:0.5 Nm |
机柜内深度 | M40: 约 16mm, M12: 约 8mm |
密封 | 密封垫圈 NBR |
过滤 | 防水膜 |

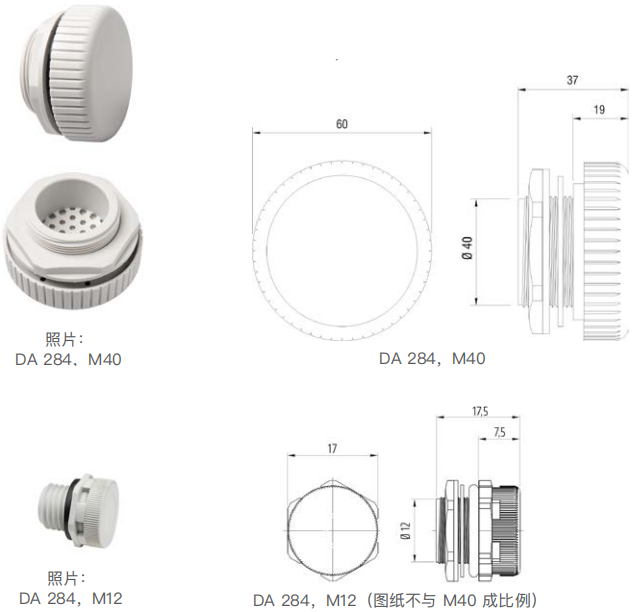

尺寸 | M40: Ø 60 x 37mm, M12: Ø 17 x 17.5mm |
安装位置 | 任意位置 |
安装:在机柜壁上制作开口 Ø 40.5+0.5 mm 用于尺寸 M40,或 Ø 12+0.2 mm 用于尺寸 M12,用螺母安装压力补偿设备。请确保密封垫圈放置在机柜的外侧面板上。要实现理想压力补偿,我们建议在机柜上部相反侧使用两个设备。
