ZR 011
适用于: 加热散热恒温器位于一个外壳内： 恒温器（接触断路器，常闭）用于调节加热器。温度升高后触点打开。恒温器（接 触接合器，常开）在超过温度极限时调节过滤风扇和换热器，或开关信号设备。温 度升高后触点闭合。 在加热器和冷却设备中，这恒温器的两个开关是单独分开来调节的，互不影响。 在不同的温度情况下，实现开闭功能。
下载> NO和NC位于一个外壳内 > 无障碍安装简单
> 单独可调温度 > 导轨夹固定
> 高开关性能
加热散热恒温器位于一个外壳内：
恒温器（接触断路器，常闭）用于调节加热器。温度升高后触点打开。
恒温器（接 触接合器，常开）在超过温度极限时调节过滤风扇和换热器，或开关信号设备。温度升高后触点闭合。
在加热器和冷却设备中，这恒温器的两个开关是单独分开来调节的，互不影响。 在不同的温度情况下，实现开闭功能。
| 商品编号 | 设置范围 | 设置范围 | ||
|---|---|---|---|---|
| 01172.0-00 | 接触断路器 (NC) | 0至 +60°C | 接触接合器 (NO) | 0至 +60°C |
| 01172.0-01 | 接触断路器 (NC) | +32至 +140°F | 接触接合器 (NO) | +32至o +140°F |
| 01175.0-00 | 接触断路器 (NC) | -10至 +50°C | 接触接合器 (NO) | +20至 +80°C |
| 01175.0-01 | 接触断路器 (NC) | +14至 +122°F | 接触接合器 (NO) | +68至 +176°F |
| 01176.0-00² | 接触接合器 (NO) | 0至 +60°C | 接触接合器 (NO) | 0至 +60°C |
| 01176.0-01² | 接触接合器 (NO) | +32至 +140°F | 接触接合器 (NO) | +32至 +140°F |
² 用于调节换热器和风扇（如 LE 019），充当监测电子机柜内部温度的报警触点。
| 开关温度差 | 7K (±4K 公差) |
|---|---|
| 传感器元件 | 恒温双金属 |
| 触点类型 | 卡扣动作触点 |
| 使用寿命 | > 100,000 次循环 |
| 最大开关性能 | AC 250 V，10 (2) A AC 120 V，15 (2) A DC 30 W，DC 24 V 至 DC 72 V |
| 最大浪涌电流 | AC 16 A，10 秒 |
| 连接 | 4 极端子，最大夹紧扭矩 0.5 Nm： 硬线 2.5 mm² (AWG 14) 多股线1 1.5 mm² (AWG 16) |
| 安装方式 | 35 mm DIN 导轨，EN 60715 |
| 外壳 | 塑料，符合 UL94 V-0，浅灰色 |

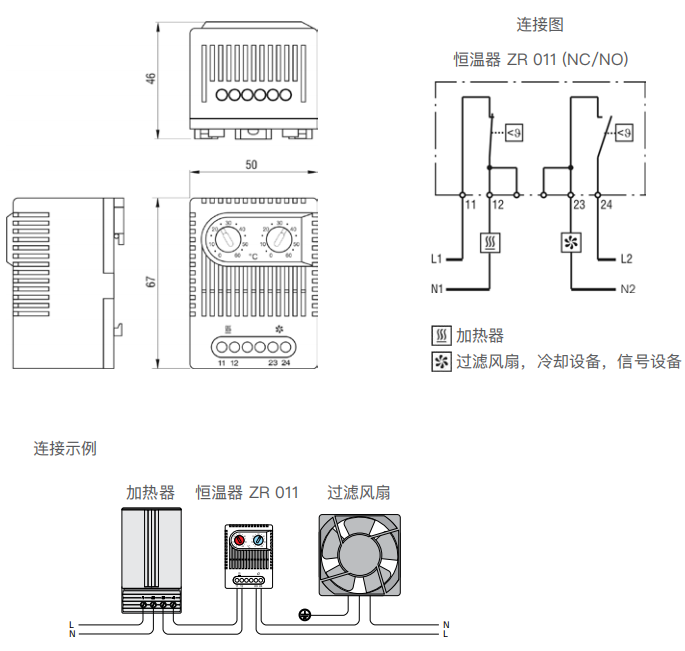

| 尺寸 | 67 x 50 x 46mm |
| 重量 | 约 90g |
| 安装位置 | 任意位置 |
| 工作/存放温度 | -45至 +80°C (-49至 +176°F) |
| 工作/存放湿度 | 最大90%相对湿度 (无冷凝) |
| 防护类型 | IP20 |
| 认证 | VDE, UL 认证 E164102, CSA, EAC |
¹ 如果用电线连接，必须使用电线末端铁箍。
重要注释：调节器接触系统受环境影响，因此接触阻抗可能改变。这可能导致电压降和/或触点自加热。
